因晃電引起的電壓擾動,主要由區外電網側和區內故障引起,擾動發生時常常伴隨電壓暫降,超過80毫秒的電壓暫降,會引起高低壓變頻器報警停機,以及二次控制回路失控,導致生產系統停產,嚴重釀成生產事故。

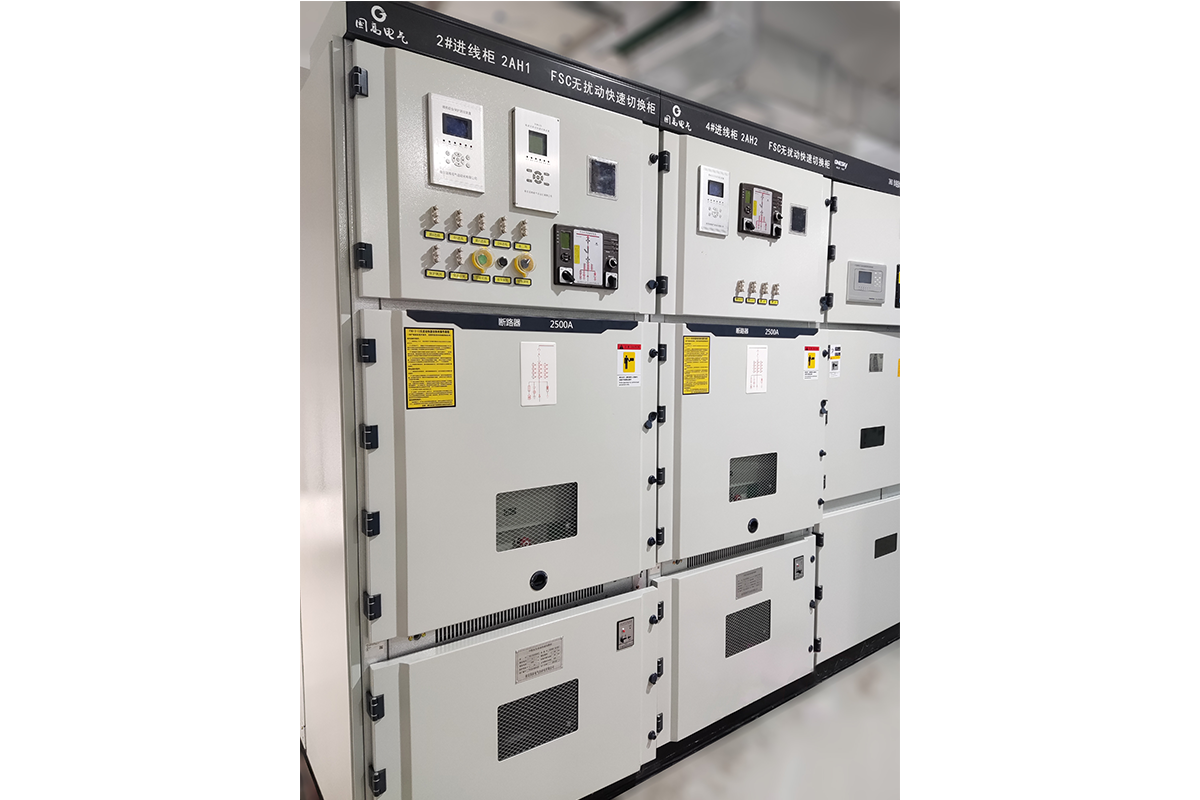

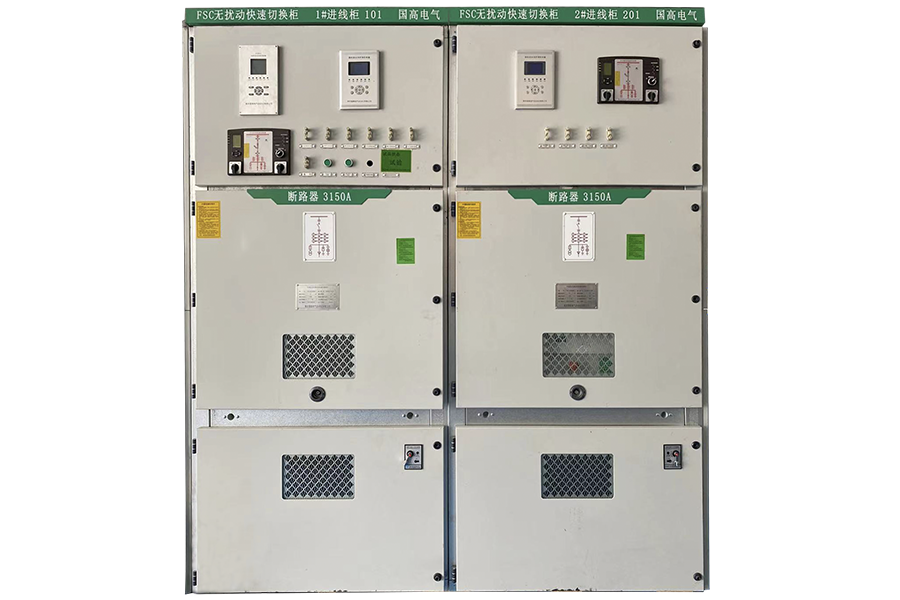

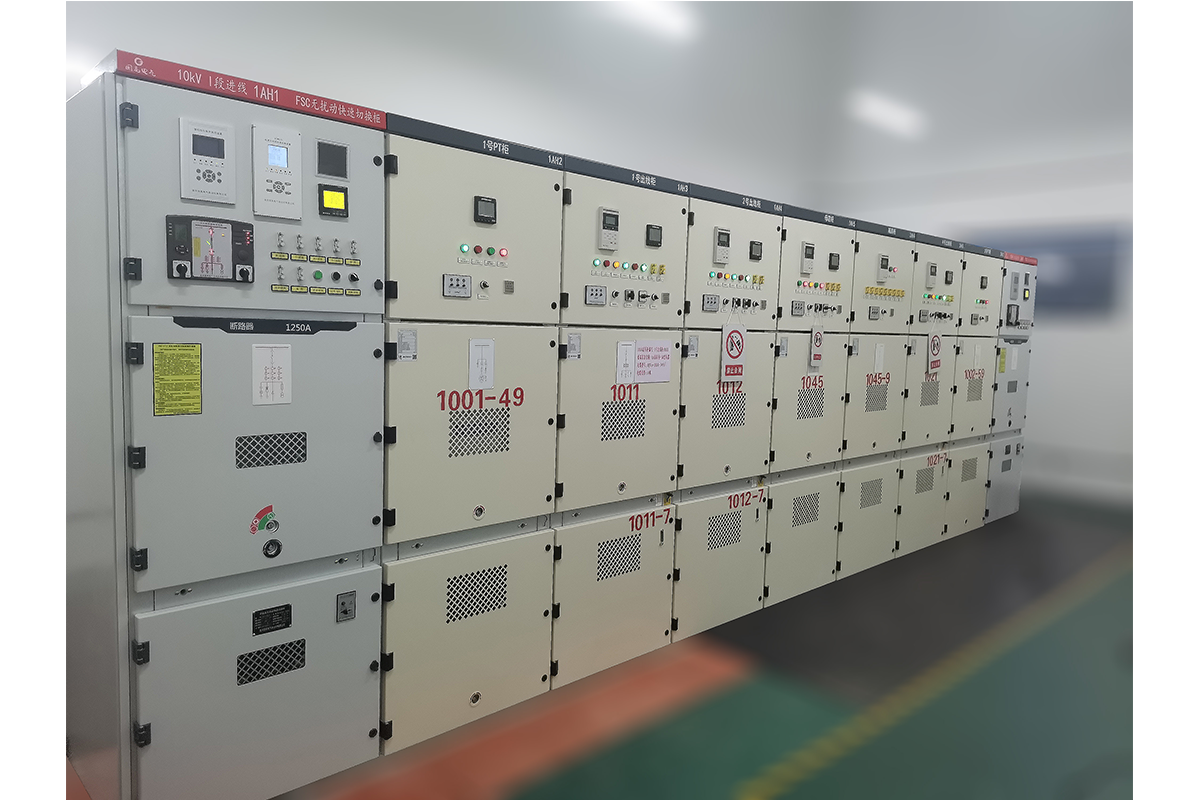

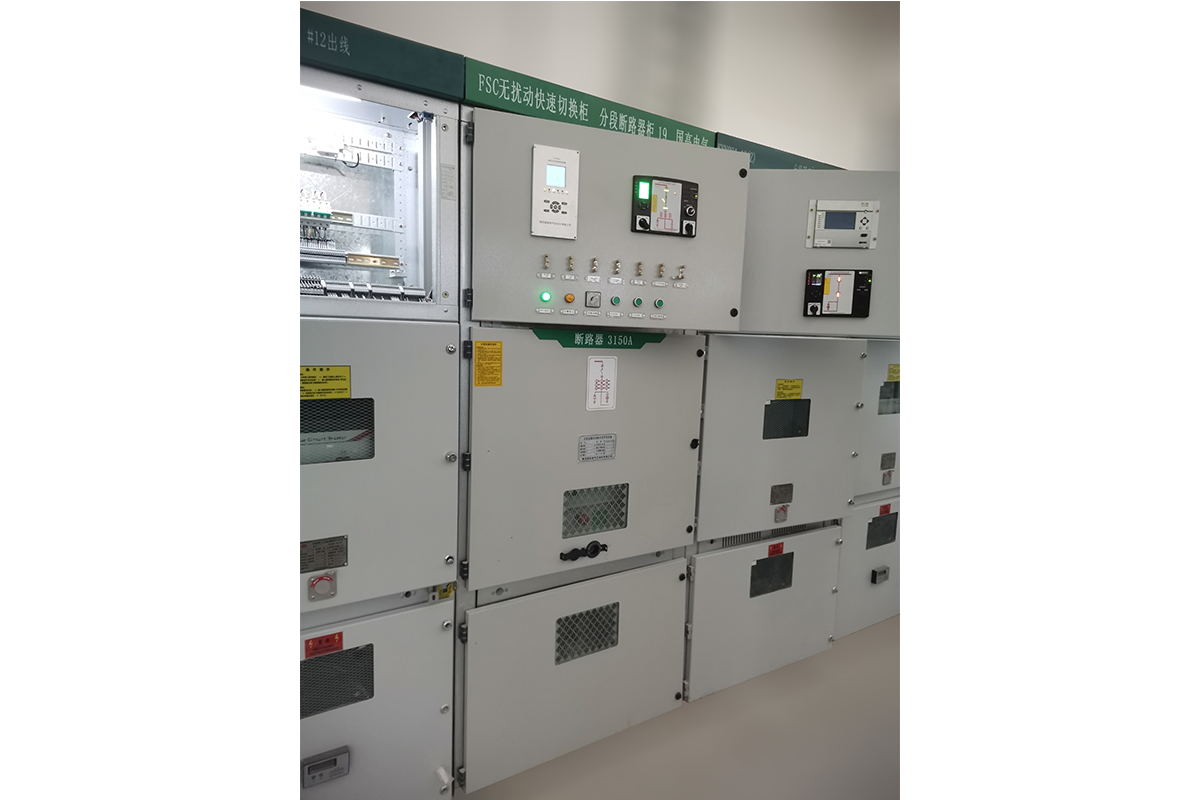

FSC系列中低壓無擾動切換柜,具有電網側故障快速切換,以及區內故障智能切換控制策略,從根本解決以上晃電問題,其中 DCM635電源無擾動快速切換裝置 作為系統的大腦,具有超強算力和豐富的電網擾動模型庫,保證切換系統的快速和安全,PBG相控永磁高速斷路器相當于系統的執行手臂,切換速度比普通斷路器快4-6倍,GMP711智能弧光保護測控裝置,配合 DCM635電源無擾動快速切換裝置 確保區內故障快速隔離,國高電氣自主研發的“光電融控”技術,使得進線柜、聯絡柜之間高速、可靠的起動和閉鎖。
掃一掃
了解更多應用案例
☆ 無擾切換
正常倒閘操作時,一鍵無擾切換;
電網晃電出現電壓暫降時,快速無擾切換到備用進線,確保高、低壓變頻器不停機、控制回路不釋放,負載母線無操作過電壓以及切換涌流。
☆ 光電融控
系統采用光電融合控制技術,核心裝置與斷路器采用光纖直連直控。同時具有光閉鎖光啟動功能,具有良好的EMC特性,系統穩定性得到根本的提高。
☆ 智能保護
FSC中低壓無擾動切換柜,裝設有獨立的微機綜合保護裝置,無擾切換控制系統和繼電保護系統完全獨立,大大提高柜體可靠性,區內、區外晃電故障快速識別,對斷路器本體保護以及柜內溫、濕度報警等。
☆ 擾動錄波
母線電壓擾動自動起動錄波,切換起動自動錄波,電壓、電流和斷路器位置全息記錄,支持本地打印錄波信息或遠傳錄波數據,便于電網擾動監視、切換過程反演、切換擾動分析等。
☆ 遠程維護
柜體配備有標準的雙路RS485通信和雙路100M以太網通信,支持常規通信協議,可根據用戶需求配備4G通信模塊,通過加密網關完成手機端遠程維護,波形查看等。
